很高兴为您解答！

我是做智能化弱电的，针对综合布线术语解析，符号解析，以及综合布线如何选择多模还是单模光纤的问题，我来做个简单的分享！

一、综合布线术语解析

综合布线系统是弱电系统的基础，综合布线系统分为工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、楼宇建筑子系统等等。

①工作区子系统

工作区子系统是由终端设备连接到信息插座的设备组成。包括信息插座、摄像头、投影仪、打印机等设备组成。

②水平子系统

水平子系统是由工作区信息插座到管理区子系统的配线架之间的固定布线。包括水平电缆、光缆。

③管理间子系统

管理间子系统是由交连、互连和输入输出设备组成。包括配线架、交换机、机柜等。

④垂直干线子系统

垂直干线子系统负责连接管理间子系统和设备间子系统。包括光缆和大对数双绞线。

⑤设备间子系统

设备间子系统主要是有电缆和相关支撑件组成。设计时需要遵循相关规范。

⑥建筑群干线子系统

建筑群子系统主要是將一个建筑物和另一个建筑物连线的通信线缆，一般是光缆。

二、综合布线符号解析1、符号解析

SR： 沿钢线槽敷设

BE： 沿屋架或跨屋架敷设

CLE：沿柱或跨柱敷设

WE： 沿墙面敷设

CE： 沿天棚面或顶棚面敷设

ACE：在能进入人的吊顶内敷设

BC： 暗敷设在梁内

CLC：暗敷设在柱内

WC： 暗敷设在墙内

CC： 暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内

FC： 暗敷设在地面内

SCE：吊顶内敷设,要穿金属管

SR： 沿钢线槽敷设

BE： 沿屋架或跨屋架敷设

CLE：沿柱或跨柱敷设

WE： 沿墙面敷设

CE： 沿天棚面或顶棚面敷设

ACE：在能进入人的吊顶内敷设

BC： 暗敷设在梁内

CLC：暗敷设在柱内

WC： 暗敷设在墙内

CC： 暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内

FC： 暗敷设在地面内

SCE：吊顶内敷设,要穿金属管

2、举例

RVV2*1.5-SC20-WC

表示RVV电源线2X1.5穿20钢管在墙内暗敷设。

三、综合布线多模和单模光纤的选择1、光纤分类

光纤按照特性可以分为单模和多模光纤，按照使用场景又可以分为室内光纤和室外光纤。

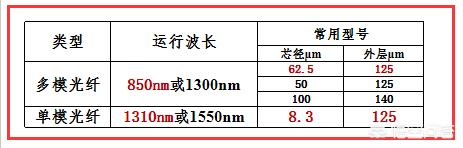

从上图中可知，多模光纤和单模光纤的芯径和外层直径是不同的。

室外光缆有铠装、金属光缆、重铠光缆、非金属光缆等。

金属光缆和重凯光缆结构对比。

室内光缆分为单芯单模、双芯多模，多芯多模等。

2、光纤单模多模如何选择

①前后端距离超过2KM的场景下，只能使用单模光模块，因为多模光模块最远传输距离为2KM（速率为155M）；

②单模多模没有明确的优劣之分，针对场景选择最合适的才是做好，距离是选择单模、多模最直接的参照标准。

综合布线是弱电系统的基础，弱电人需要掌握综合布线的各个子系统、综合布线的术语以及弱电图纸中综合布线的敷设方式。

如果你觉得我的回答对你有帮助，请随手点赞，并关注，我会一直做智能化弱电行业的知识分享！

标签： 综合布线
